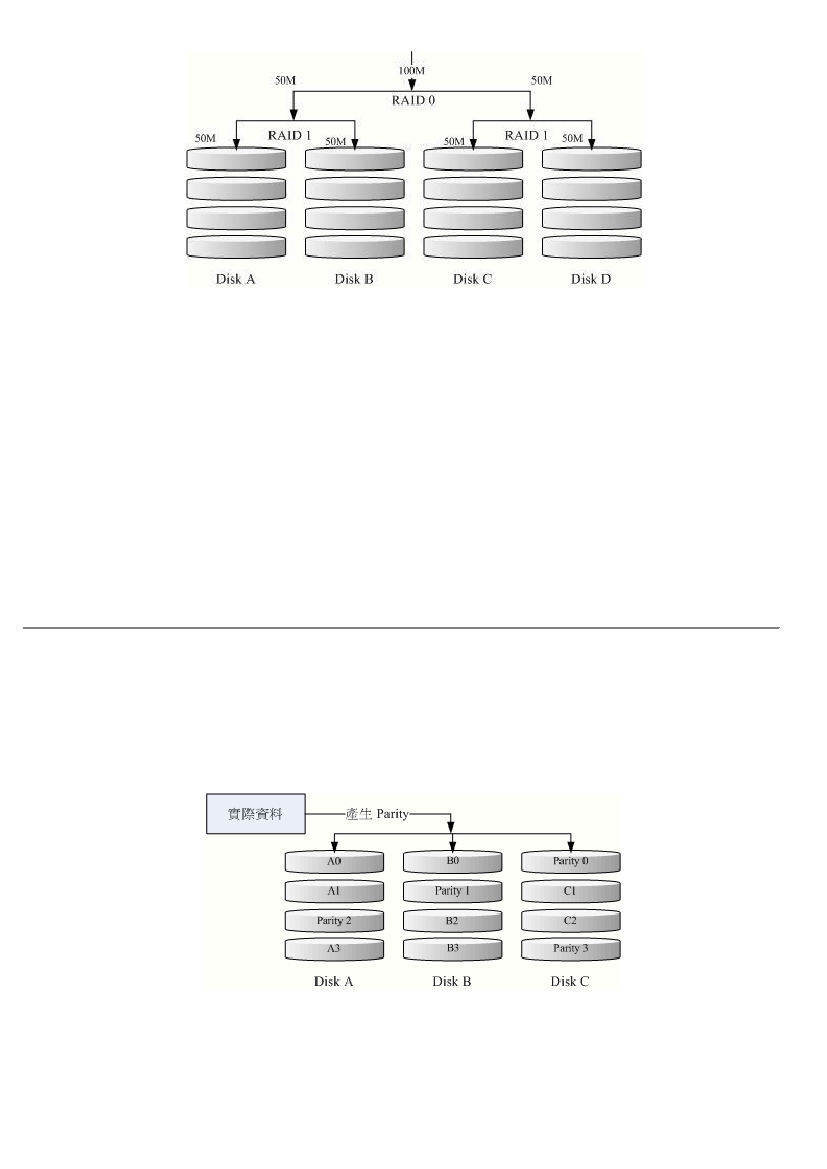

图

14.2.3

、

RAID-1+0

的磁盘写入示意图

如上图所示，

Disk A + Disk B

组成第一组

RAID 1

，

Disk C + Disk D

组成第二组

RAID 1

，

然后这

两组再整合成为一组

RAID 0

。如果我有

100MB

的数据要写入，则由于

RAID 0

的关系，

两组

RAID 1

都会写入

50MB

，又由于

RAID 1

的关系，因此每颗磁盘就会写入

50MB

而已。

如此一来

不论哪一组

RAID 1

的磁盘损毁，由于是

RAID 1

的映像数据，因此就不会有任何问题发生了！这

也是目前储存设备厂商最推荐的方法！

Tips

为何会推荐

RAID 1+0

呢？想象你有

20

颗磁盘组成的系统，每两颗组成一个

RAID1

，因此你就有总共

10

组可以自己复原的系统了！

然后这

10

组再组成一个新的

RAID0

，速度立刻拉升

10

倍了！同时要注意，因为每

组

RAID1

是个别独立存在的，因此任何一颗磁盘损毁，

数据都是从另一颗磁盘直½复制过来重½，并不像

RAID5/RAID6

必须要整组

RAID

的磁盘共同重½一颗独立的磁盘系统！效能上差非常多！

而且

RAID 1

与

RAID

0

是不需要经过计算的

(striping)

！读写效能也比其他的

RAID

等级好太多了！

.

RAID 5

：效能与数据备份的均衡考虑

RAID-5

至少需要三颗以上的磁盘才能够组成这种类型的磁盘阵列。这种磁盘阵列的数据写入有点类

似

RAID-0

，

不过每个循环的写入过程中

(striping)

，在每颗磁盘还加入一个同位检查数据

(Parity)

，

这个数据会记录其他磁盘的备份数据，

用于当有磁盘损毁时的救援。

RAID-5

读写的情况有点像底

下这样：

图

14.2.4

、

RAID-5

的磁盘写入示意图

如上图所示，每个循环写入时，都会有部分的同位检查码

(parity)

被记录起来，并且记录的同位检查

码每次都记录在不同的磁盘，

因此，任何一个磁盘损毁时都能够½由其他磁盘的检查码来重½原本

磁盘内的数据喔！不过需要注意的是，

由于有同位检查码，因此

RAID 5

的总容量会是整体磁盘数
